Вентилятор ВН-3 (ВПН-1)
Вентилятор ВН-3 (ВПН-1) предназначен для охлаждения нагревающихся частей и снижения температуры внутри электронных устройств и других промышленных приборов в аппаратуре систем управления технологическими процессами атомных электростанций.
Преимущества вентилятора
- Влагостойкость;
- Бесшумность;
- Долговечность.
Устройство и работа

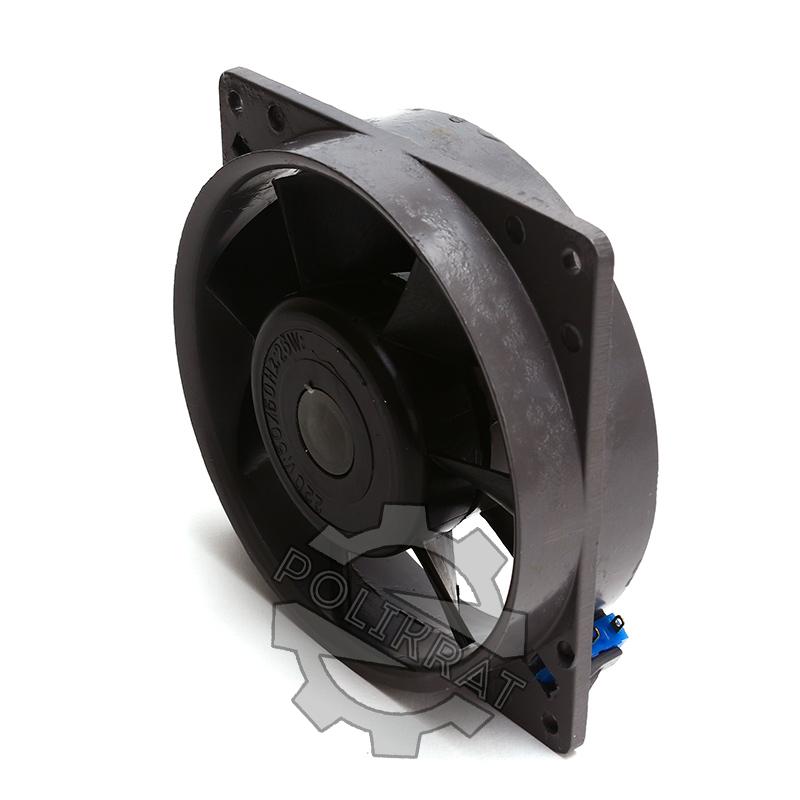

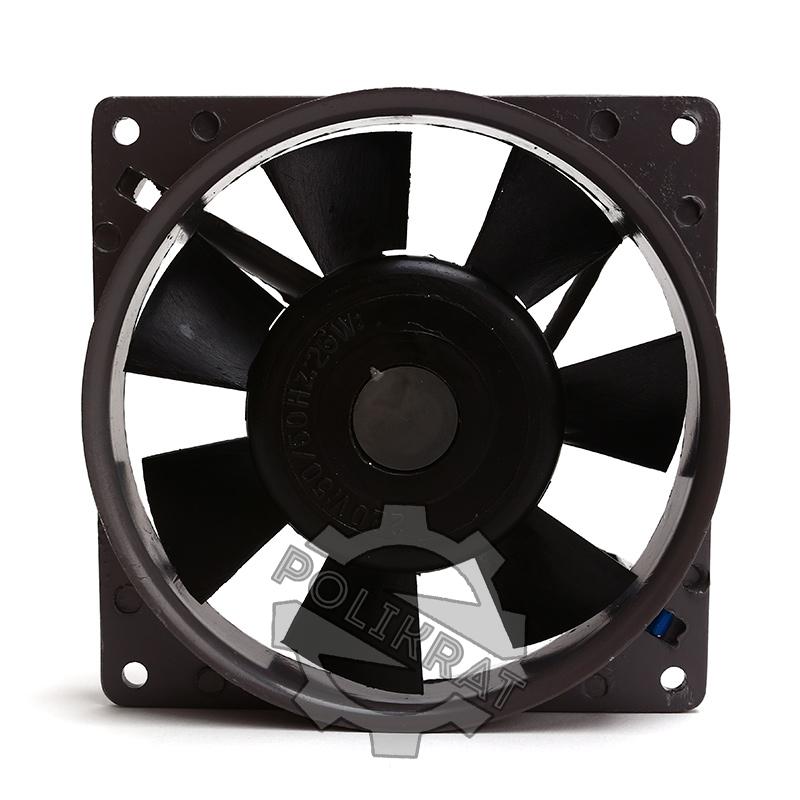

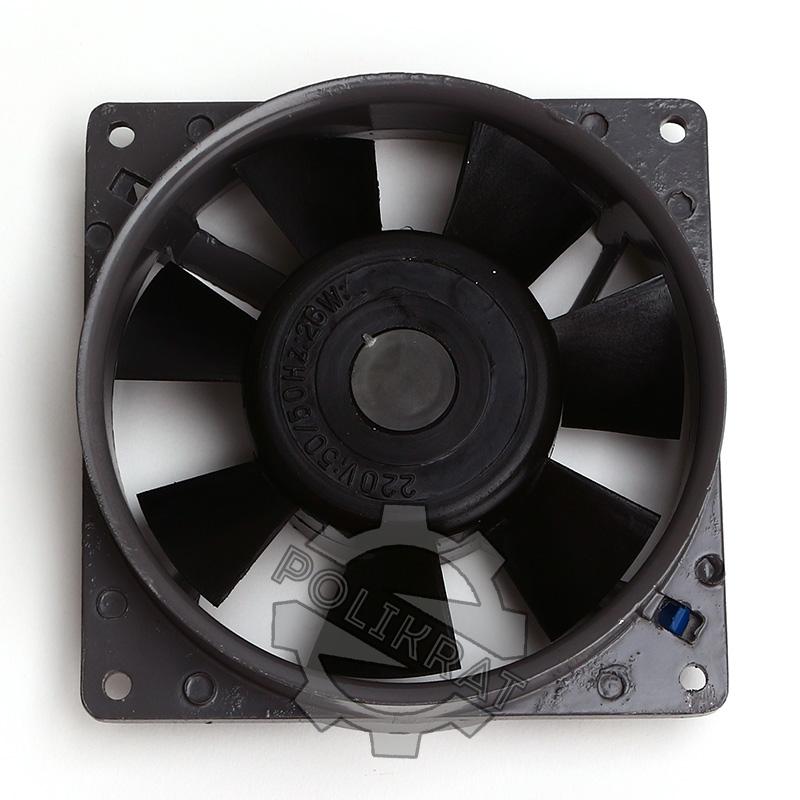

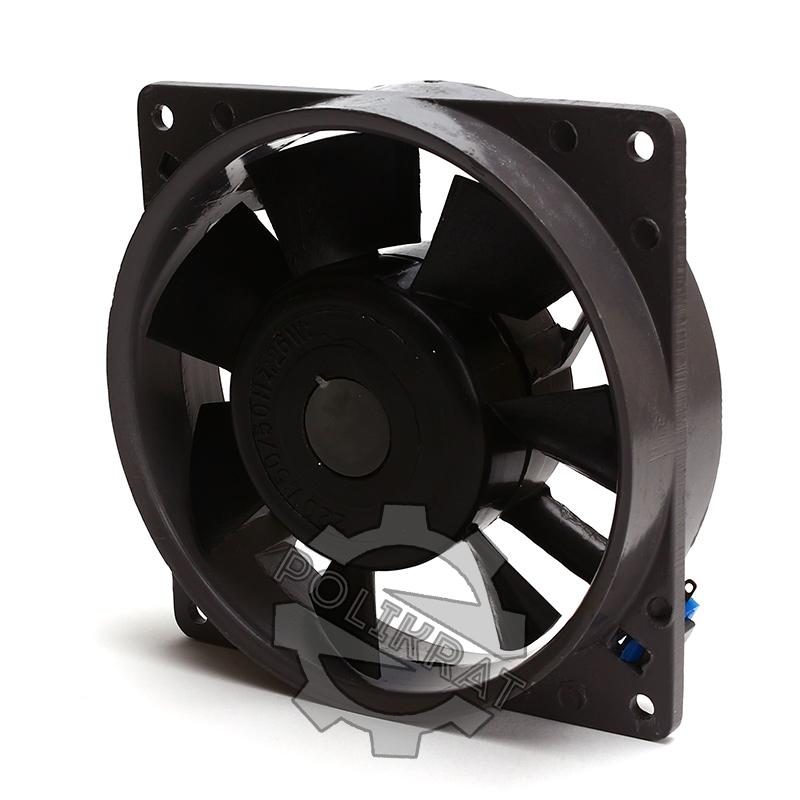

Корпус вентилятора ВН-3 выполнен в виде рамки и предназначен для крепления ротора электродвигателя и крыльчатки, представляющей собой набор семи лопастей, которые расположены на оси под углом.
Лопасти выполнены из высококачественной пластмассы. При изготовлении вентилятора применялись цветные металлы – алюминий литейный АЛ2 (190 г), алюминий чистый А8 (15 г), медь М1 (51 г) и М3 (4 г) соответственно в корпусе, роторе, катушке, шунте.
Установка вентилятора в систему управления производится в любом положении после его распаковки и выдержки в течение шести часов и более при температуре 20° С и влажности воздуха 45%–80%.
Требования по аэродинамическим показателям и уровню шумов допускают установку вентилятора на расстояние 30 мм и более от деталей аппаратуры, создающих противодействие воздушному потоку.
Перед эксплуатацией вентилятор ВН-3 заземляется соединением клеммы с земляной шиной посредством медного провода, сечение которого не меньше 1 мм2.
В процессе вращения крыльчатки (против часовой стрелки) происходит захват воздуха лопастями, которые пропускают его через себя и создают непрерывный целенаправленный воздушный поток, охлаждающий нагревающиеся части.
Единственное отличие от вентилятора ВН-2 – это количество лопастей на крыльчатке, на ВН-2 имеется 5 лопастей, а на ВН-3 – 7 лопастей.
Комплект поставки
- Вентилятор ВН-3 – 1 шт.
- Паспорт – 1 экз.
Гарантия
- Гарантийный срок эксплуатации вентилятора – 24 месяца со дня ввода в эксплуатацию.
- Гарантийный срок хранения вентилятора ВН-3 в упаковке – 12 месяцев с момента изготовления.
| Параметр | Значение |
|---|---|
| Питание вентилятора должно осуществляется от сети переменного тока | 220 (+22/-33) В, 50/60 (±0,5) Гц |
| Частота вращения крыльчатки при статическом давлении равном нулю, напряжении питания 220 (±2) В, должна быть не менее | 2400 мин^-1 |
| Потребляемая мощность должна быть не более | 26 Вт |
| Потребляемый ток должен быть не более | 165 мА |
| Статическое давление при производительности равной нулю должно быть не менее | 50 Па, при напряжении питания 220 (±2) В |
| Производительность при статическом давлении равном нулю должна быть не менее | 2,8 м3/мин., при напряжении питания 220 (±2) В |
| Наработка на отказ должна быть не менее | 8000 ч. |
| Средний срок сохраняемости до ввода в эксплуатацию должен быть не менее | 1 года |
| Средний срок службы должен быть не менее | 10 лет |
| Рабочая температура окружающей среды | от -10 до +70°C |
| Электрическая прочность изоляции обмоток статора относительно корпуса должна выдерживать без пробоя испытательное напряжение синусоидальной формы величиной | 1250 (±60) В, в течение 1 мин. после выдержки вентилятора 48 ч., при относительной влажности 95 (±3)% и температуре 30 (±3)°C |
| Габаритные размеры | 130 x 130 x 40 мм |
| Масса | 650 г. |
ЧП Биоприбор - единственный отечественный производитель вентиляторов ВН-2В, ВН-3 и измерителей деформации клейковины ИДК-1М. На всю продукция предоставляется 2 годовая гарантия. В случае поломки - замена.
