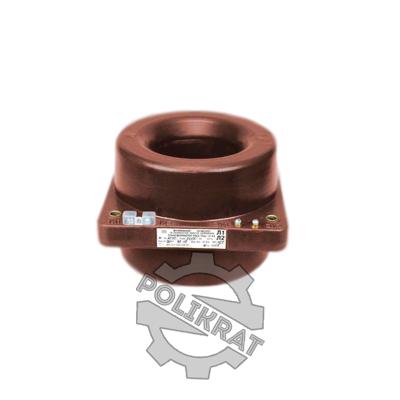

Трансформатор тока ТЛШ-10
Трансформатор тока ТЛШ-10 предназначен для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.
Особенности
- Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
- Обязательно соединение шины с контактом экрана трансформатора, имеющим маркировку Ш!
- Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.
- Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Эксплуатация
Трансформаторы ТЛШ-10 изготовлены в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150 для работы в следующих условиях:
- температура окружающего воздуха:
- от -45°С до +55°С для исполнения "У3";
- от -10°С до +60°С для исполнения "Т3";
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.
Номинальный первичный ток, А | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 |
---|---|---|---|---|---|---|
Номинальное напряжение , кВ | 10 или 11 | 10 или 11 | 10 или 11 | 10 или 11 | 10 или 11 | 10 или 11 |
Наибольшее рабочее напряжение, кВ | 12 | 12 | 12 | 12 | 12 | 12 |
Номинальная частота, Гц | 50 или 60 | 50 или 60 | 50 или 60 | 50 или 60 | 50 или 60 | 50 или 60 |
Номинальный вторичный ток, А | 1; 5 | 1; 5 | 1; 5 | 1; 5 | 1; 5 | 1; 5 |
Число вторичных обмоток, шт | 2, 3 или 4 | 2, 3 или 4 | 2, 3 или 4 | 2, 3 или 4 | 2 | 2 |
Номинальный класс точности вторичной обмотки для измерений | 0,2; 0,2S; 0,5; 0,5S | 0,2; 0,2S; 0,5; 0,5S | 0,2; 0,2S; 0,5; 0,5S | 0,2; 0,2S; 0,5; 0,5S | 0,2; 0,2S; 0,5; 0,5S | 0,2; 0,2S; 0,5; 0,5S |
Номинальный класс точности вторичной обмотки для защиты | 10Р | 10Р | 10Р | 10Р | 5Р; 10Р | 5Р; 10Р |
Номинальная нагрузка вторичной обмотки для измерений в классе 0,2; 0,2S при cosj=0,8, В•А | 20 | 20 | 20 | 20 | 15 | 15 |
Номинальная нагрузка вторичной обмотки для измерений в классе 0,5; 0,5S при cosj=0,8, В•А | 20 или 30 | 20 или 30 | 20 или 30 | 20 или 30 | 20 или 30 | 20 или 30 |
Номинальная нагрузка вторичной обмотки для защиты в классе 5Р при cosj=0,8, В•А | в соответствии с заказом могут поставляться класса точности 5Р | в соответствии с заказом могут поставляться класса точности 5Р | в соответствии с заказом могут поставляться класса точности 5Р | 20 | 20 | 20 |
Номинальная нагрузка вторичной обмотки для защиты в классе 10Рпри cosj=0,8, В•А | 30 | 30 | 30 | 30 | 30 | 30 |
Номинальная предельная кратность обмоток для защиты в классе 5Р | в соответствии с заказом могут поставляться класса точности 5Р | в соответствии с заказом могут поставляться класса точности 5Р | в соответствии с заказом могут поставляться класса точности 5Р | в соответствии с заказом могут поставляться класса точности 5Р | 10 | 10 |
Номинальная предельная кратность обмоток для защиты в классе 10Р | 8 | 11 | 10,5 | 15 | 18 | 18 |
Трехсекундный ток термической стойкости, кА | 31,5 | 31,5 | 31,5 | 31,5 | 140 | 175 |
Испытательное напряжение одноминутное промышленной частоты, кВ: одноминутное промышленной частоты грозового импульса полного | 42 | 42 | 42 | 42 | 42 | 42 |
Испытательное напряжение грозового импульса полного, кВ | 75 | 75 | 75 | 75 | 75 | 75 |
Тип | Номинальный первичный ток, А | Размеры A, мм | Размеры B, мм | Размеры C, мм | Размеры D, мм | Размеры E, мм | Размеры F, мм | Размеры H, мм | Размеры K, мм | Размеры L, мм | Размеры M, мм | Масса, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ТЛШ-10 | 1000, 1500, 2000, 3000 | 280 | 230 | 290 | 262 | 25 | 39 | 204 | 38 | 102 | 130 | 26 |
ТЛШ-10-2 | 4000, 5000 | 320 | 270 | 330 | 310 | 30 | 80 | 210 | 38 | 130 | 150 | 30 |
ТЛШ-10-1 | 1000, 1500, 2000, 3000 | 280 | 230 | 290 | 262 | 25 | 39 | 235 | 70 | 102 | 130 | 30 |
ТЛШ-10-2 | 1000, 1500, 2000, 3000 | 280 | 230 | 290 | 262 | 25 | 39 | 235 | 70 | 102 | 130 | 30 |
ТЛШ-10-2 | 1000-3000 | 280 | 230 | 290 | 262 | 25 | 39 | 296 | 130 | 102 | 130 | 39 |
ТЛШ-10-5 | 1000-3000 | 280 | 230 | 290 | 262 | 25 | 39 | 296 | 130 | 102 | 130 | 39 |
