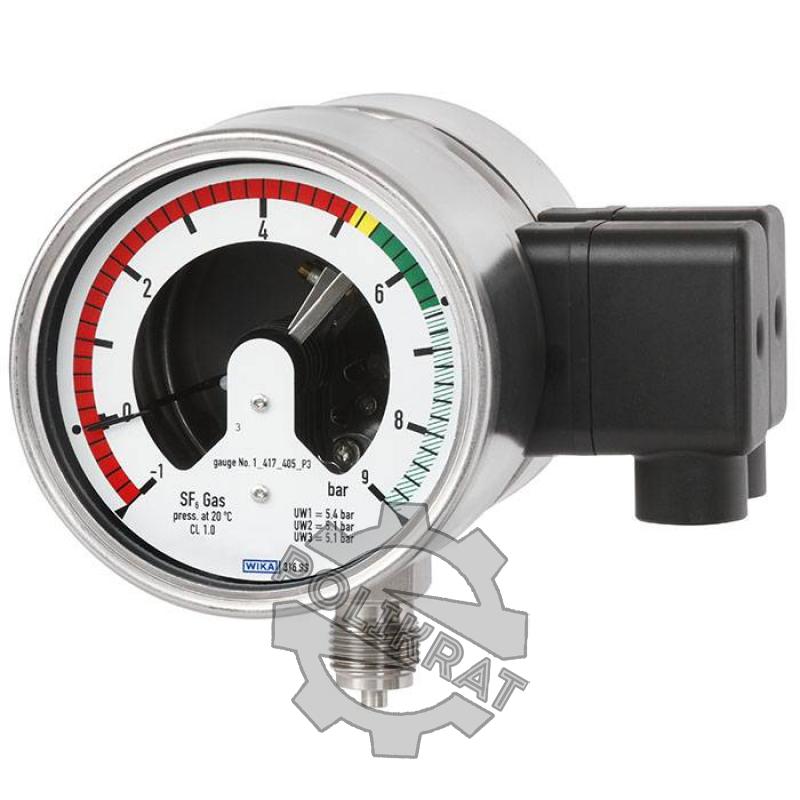

Монитор плотности газа GDM-100-TI-D WIKA

Модели GDM-100-TI-D

GDM-100-TI-D применяется для контроля плотности SF6 в герметичных резервуарах. Также определяет давление и температуру. Измеренные параметры приведены к стандарту Т=20 град С. Возможна дистанционная работа.

Высокоточные датчики контролируют плотность SF6 и, при достижении граничного значения, размыкают контакты. Устройство может быть нормально открытым, закрытым или перекидным, на понижающееся либо повышающееся давление, с 1, 2 или 3 контактами.

Принцип действия. Рабочим узлом является С-образная трубка Бурдона, с постоянным магнитом, которая меняет радиус кривизны (распрямляется) под давлением SF6. Чувствительный элемент – аналоговый датчик Холла. Локальный микроконтролер или ЦСУ SCADA выполняет оцифровку сигнала и его преобразование. Он же, по соответствующему запросу, выдает сигнал в сети RS485 через протокол Modbus RTU. Температурная компенсация обеспечивается механизмом на биметаллической пружине.

Применение

• Контроль плотности SF6 (элегаза) в герметичных резервуарах
• Удаленный контроль состояния SF6

Особенности

• Идеален для проектов модернизации или Smart Grid
• Локальный дисплей с переключающими контактами и выход Modbus®
• По протоколу Modbus® могут передаваться измеренные значения давления, температуры и плотности газа
• Компактная конструкция с только одним технологическим присоединением
• Датчики обеспечивают высокоточное определение плотности газа
