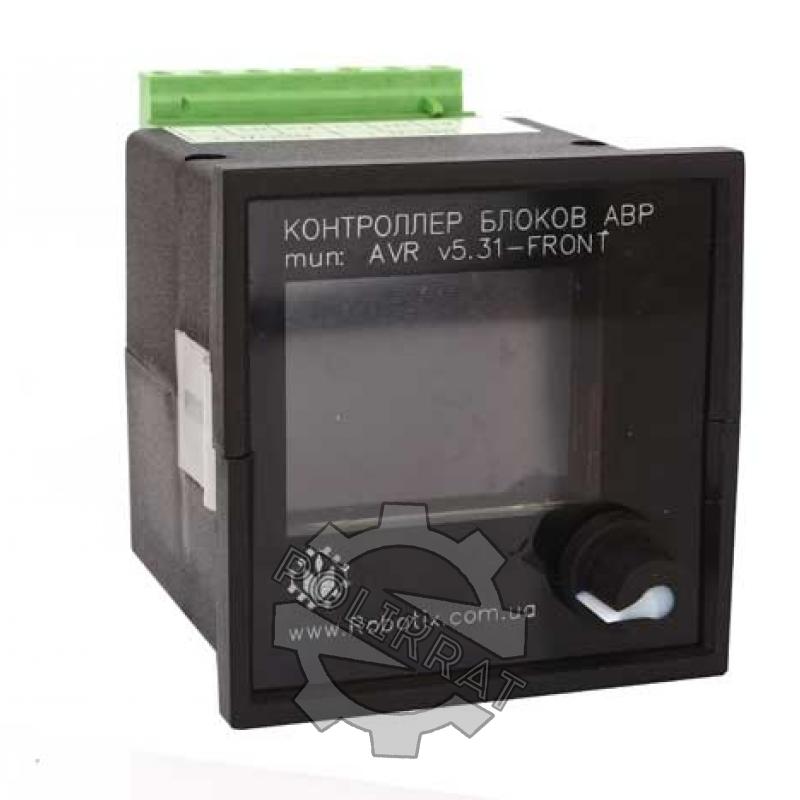

Контроллер АВР EnergyController AVR v5.31
Контроллер АВР EnergyController AVR v5.31 предназначен для управления блоками АВР на контакторах и автоматических выключателях.
Устройство и принцип действия
Измерение шести фазных напряжений производится среднеквадратичным методом при 200 измерениях за период, что позволяет добиться точности измерения не хуже 1%, исключить усреднения и уменьшить время измерения. Контроллер производит до 3х циклов вычисления среднеквадратичного значения напряжения для каждой фазы за секунду, отслеживает последовательность чередования фаз по каждому из двух вводов и соответствие фаз между вводами.
Управление силовыми аппаратами осуществляется с помощью встроенных в контроллер реле, контакты которых выдерживают ток до 3А при напряжении 230В перем тока. Реле имеют перекидные контакты, и могут управлять как обмотками силовых контакторов/пускателей, так и моторизированными приводами автоматических выключателей.
Контроллер АВР EnergyController AVR v5.31 имеет входы с оптронными развязками для контроля состояния цепей блока АВР, а именно : положение основных контактов силовых аппаратов, положение дополнительных контактов расцепителей автоматических выключателей, состояние цепей ручного управления. Контроллер вырабатывает специальное напряжение “+URES” (+300В +/-10% ) для питания этих цепей. Введение звена постоянного тока, делает контроль состояния дополнительных контактов независимым от состояния вводов. Достаточно наличия любой из шести фаз для полноценного питания контроллера и непрерывного отслеживания состояния доп. - контактов и цепей ручного управления.
| Параметр | Значение |
|---|---|
| Входное напряжение на клеммах А1,В1,С1,А2,В2,С2 относительно клеммы N, 50Гц+/-1%, В | 0…275 |
| Точность измерения входного напряжения | +/-1 |
| Потребляемая мощность, Вт | 2 |
| Ток через контакты реле К1,К2, А | 3 |
| Задержка переключения при выходе параметров ввода за пределы заданных значений (задаётся пользователем), сек | 1…255 |
| Задержка возврата при восстановлении параметров ввода в пределах заданных значений (задаётся пользователем), сек | 1…255 |
| Глубина архива | 65536 |
| Межповерочный интервал, лет | не ограничен |
| Запас хода энергонезависимых часов при отсутствии питания, лет | 10 |
| Температура хранения, °С | -30…+85 |
| Температура эксплуатации, °С | 0…+70 |
| Постоянное длительное напряжение на входах HIN1,HIN2,HIA1,HIA2, входах ручного управления, для состояния «ложь», В | 0…20 |
| Постоянное длительное напряжение на входах HIN1,HIN2,HIA1,HIA2, входах ручного управления, для состояния «истина», В | 200…320 |
