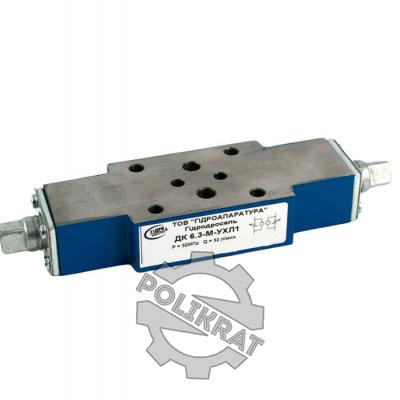

Гидравлический дроссель с обратным клапаном ДК 6.3-М
Гидравлический дроссель с обратным клапаном ДК 6.3-М предназначен для создания перепада давлений между подводимым и отводимым потоками рабочей жидкости или регулирования величины расхода при прохождении потока рабочей жидкости в одном направлении и пропускании потока при прохождении его в обратном направлении в гидросистемах станков, прессов и других машин.
Принцип работы
- Масло из линии давления по трубопроводу подводится к одному из присоединительных отверстий корпуса и направляется по каналам в рабочую цепь дросселя.
- Сечение рабочей щели дросселя при регулировании расхода масла изменяется путем вращения наружного корпуса.
- Далее масло через распределитель поступает в рабочую полость цилиндра, а из противоположно полости сливается в бак.
- Скорость движения штока цилиндра регулируется с помощью дросселя, который ограничивает расход масла, поступающего в цилиндр.
Область применения
Область применения гидродросселей – гидроприводы станков, прессов, литейных и литьевых машин, а также другого оборудования.
Гидродросселями комплектуется оборудование, используемое для нужд народного хозяйства, а также поставляемое на экспорт, в том числе в стране с тропическим климатом.
Структура условного обозначения
Структура условного обозначения дросселя ДК-6.3-М X1 - УХЛ 1:
- ДК - дроссель;
- 6 - условный проход 6 мм;
- 3 - номинальное давление 32 МПа;
- М - способ монтажа модульный;
- X1 - монтаж дросселя:
- не обозначается - дроссель в линиях А и В;
- А - дроссель в линии канала А;
- В - дроссель в линии канала В;
- УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150.
Параметры | Значения |
---|---|
Диаметр условного прохода | 6 мм |
Давление на входе: номинальное | 32 МПа |
Давление на входе: максимальное | 35 МПа |
Давление на входе: минимальное (при Qном) | 0,25 МПа |
Давление: открывания обратного клапана | 0,15 МПа |
Давление: в сливной линии, не более | 32 МПа |
Расход масла: номинальный | 12,5 л/мин |
Расход масла: максимальный | 30 л/мин |
Внутренние утечки при номинальном давление через полностью закрытый дроссель: | 300 см³/мин |
Перепад давления, при Qном на обратном клапане | 0,25 МПа |
Перепад давления, при Qном на полностью закрытом дросселе | 0,15 МПа |
Масса | 1,3 кг |
